撥碼開關在中央空調多聯外機的設置與運用
“DIP撥碼開關”在中央空調多聯外機的設置與運用。

四代多聯室外機撥碼開關說明(第一章):
通訊地址設置
通訊地址設置包括:室內機地址設置、線控器地址設置、室外機通訊地址設置、室外模塊數量設置以及轉接板通訊地址設置。
通訊系統的連接及撥碼設置:

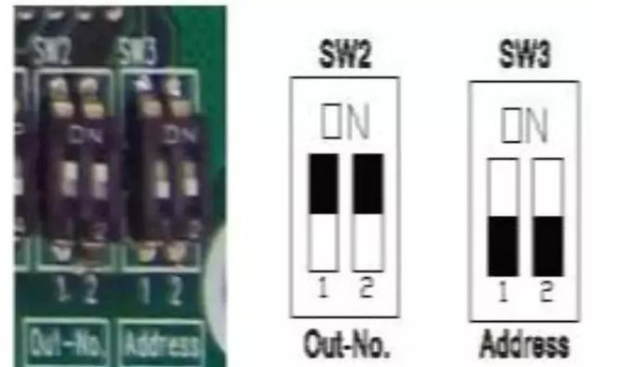

模塊撥碼開關示例圖

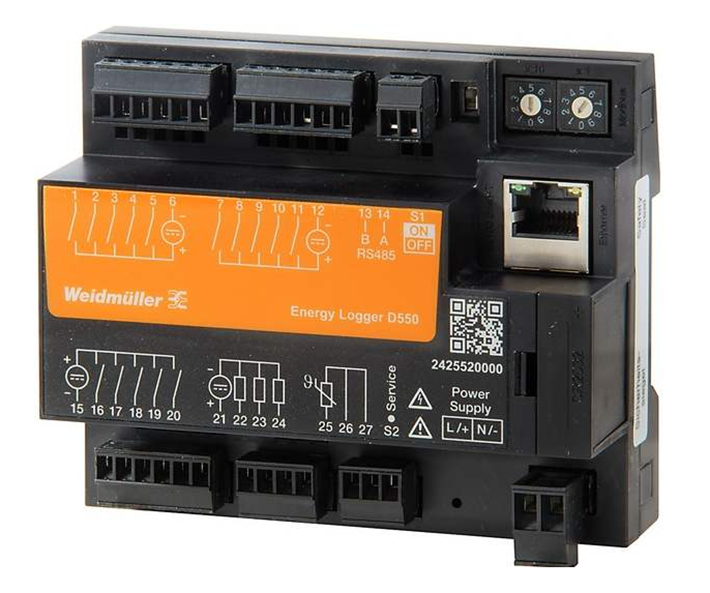

撥碼開關控制器(帶RJ-45接口)

( 注: 黑色部分為撥桿) 圖示“1、2 ” 的地址分別為:“ON,ON”。
1、外機主板的地址碼、數量碼、轉接碼出廠都是在“ON”方向,默認為一臺主機。
2、將撥碼開關正確撥到位,禁止撥在中間位置。
3、將開關撥到“ON”的方向表示“ON”,相反方向表示“OFF” 。
舉例說明:

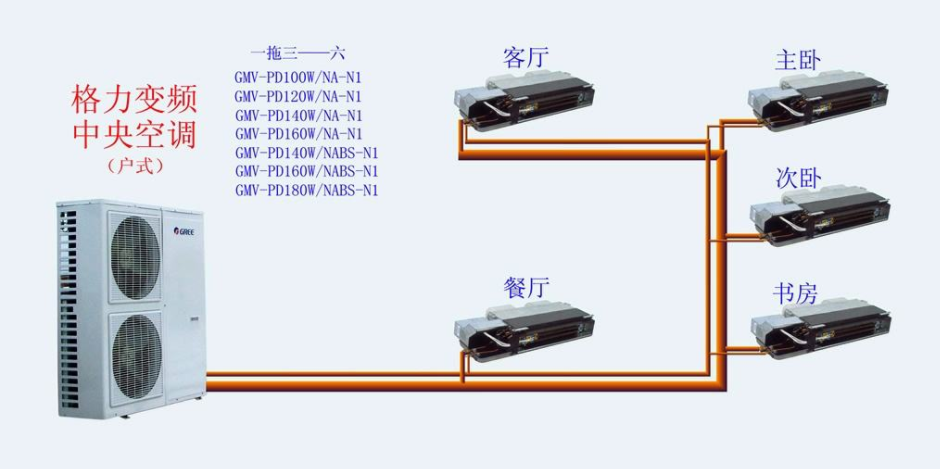

實際安裝如何外聯室外空調怎么設置呢

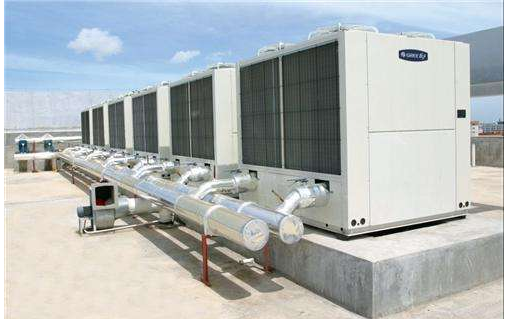

三臺模塊化主機,地址碼、數量碼、轉接碼分別怎么設置呢?
按照圖片內容1號外機主板的三個撥碼開關應該是:
地址碼(Address)為1號,也就是兩位撥碼開關不動,撥碼位置是“ON、ON”方向,數量碼(Out)為3臺,兩位撥碼開關為“ON、OFF”,轉接碼和地址碼一樣。
按照圖片內容2號外機主板的三個撥碼開關應該是:
地址碼(Address)為2號,第一位撥碼開關撥到數字方向,撥碼位置是“OFF、ON”方向,數量碼(Out)為3臺,兩位撥碼開關為“ON、OFF”,轉接碼和地址碼一樣。
按照圖片內容3號外機主板的三個撥碼開關應該是:
地址碼(Address)為3號,第二位撥碼開關撥到數字方向,撥碼位置是“ON、OFF”方向,數量碼(Out)為3臺,兩位撥碼開關為“ON、OFF”,轉接碼和地址碼一樣。

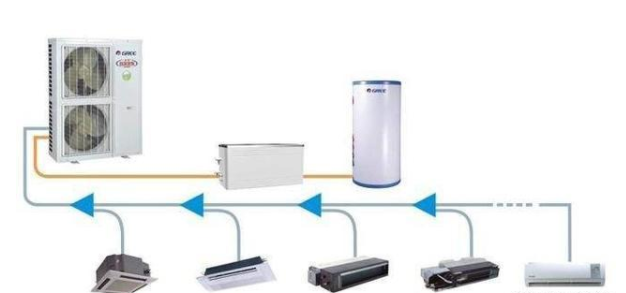

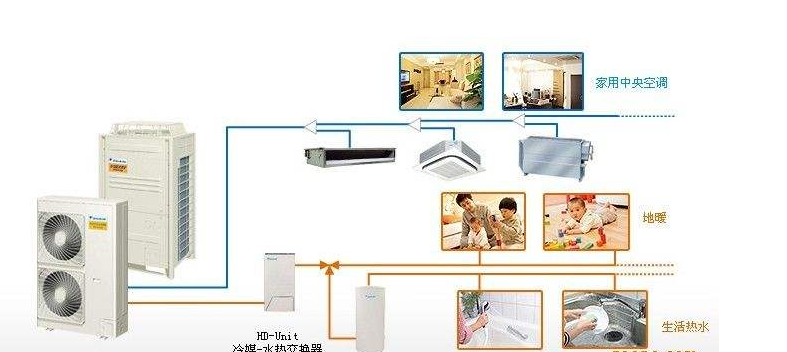

各房間都由DIP撥碼開關控制器設置與運用。
警告:
1、模塊化系統模塊間必須連接通訊線。
2、模塊化系統必須遵循以上撥碼設置方法進行設置。
3、每個轉接板最多只能連接16臺室內機。
4、以上撥碼完成,整機斷電以后重新上電設置方有效。
5、如果不按上述操作將導致機組嚴重損壞。
6、以上圖示黑色部分表示撥碼桿撥到的位置。
7、打膠的撥碼開關為出廠設置,嚴禁更換,如果更改將會導致機組故障。
8、主板容量碼是不能修改的。

注意:所有撥碼完成之后必須斷電、上電操作一次,撥碼才會生效。

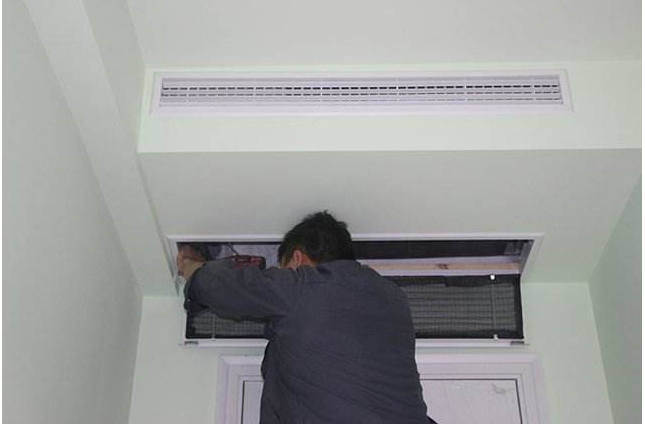

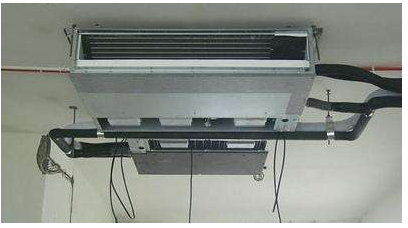

施工

以上就是“東莞宏聚電子”對格力中央空調多聯機撥碼開關設置方法,希望能幫到你。
