汽車保險絲座的熔體結構及集中設計
汽車保險絲座的熔體結構及集中設計

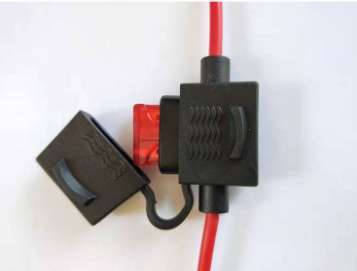

汽車保險絲座有兩個重要的工作參數,一個是額定電流,一個是額定電壓,使用的時候要根據電路的電流和電壓來選擇相對應的汽車保險絲座。在結構上,一般車用汽車保險絲座采用的插片式的設計,汽車保險絲座擁有工程塑料外殼,包裹著鋅或銅制成的熔體結構,金屬熔體和插腳連接。
汽車插片式汽車保險絲座的規格一般為2A至40A,其安培數值會在汽車保險絲座的頂端標注。如果汽車保險絲座燒壞了讓安培數值無法辨認的話,我們還可以通過它的顏色來判斷。
汽車保險絲座顏色國際的標準:2A灰色、3A紫色、4A粉色、5A桔黃顏色、7.5A咖啡色、10A紅色、15A藍色、20A黃顏色、25A透明無色、30A綠色和40A深桔色。根據顏色的不同,可以很清楚的區分不同安培數的大小。
由于汽車上的零部件和電子設備很多,而且每個設備都會裝有汽車保險絲座,因此為了便于日后的維修,每輛車在設計之初,設計師便把汽車保險絲座都集中設計在一個地方,而這個地方被稱為保險盒。
一般一輛車擁有兩個保險盒,一個位于發動機艙內,負責汽車外部用電器的汽車保險絲座,如發動機控制單元、喇叭、玻璃清洗器、ABS、大燈等,另一個在駕駛員左側附近,管理著車內的用電器,例如車窗升降器、安全氣囊、電動座椅、點煙器等。
汽車保險絲座的額定電流:保險絲正常工作的大電流。額定電壓:保險絲座的額定電壓應當大于線路中的輸入電壓。熔斷額定容量:保險絲能再額定電壓下能夠熔斷的大電流,這是為了保護保險絲在短路時的正常應用。公稱熔斷熱能:能夠融化部件的熱能總量。
