汽車后備箱按鈕開關

后備箱按鍵開關是用兩個三極管，兩個電容，兩個二極管，兩個電阻畫出了控制器電路，連按兩次解鎖鍵打開后備箱，原理是，按下解鎖鍵一次，信號經過兩個二極管向電容1充電，同時在兩個二極管中間產生一個正極電壓，阻斷8550三極管負極觸發信號，三極管8550截止，當信號消失后，兩個二極管中間失去正極電壓，經過電阻1在兩個二極管之間產生一個負極電壓，觸發8550三極管導通，因為有兩個二極管隔離，電容不會失電，由于8550導通，電容1通過8550向電容2充電，并通過電阻2觸發8050三極管，8050導通后給電機提供一個負極電壓，此時再次按動解鎖鍵，兩個二極管之間再次變為正極電壓，三極管8550再次截止，但由于電容2的存在，8050繼續維持導通狀態，電流經過二極管1向電機提供正極電壓，電動機轉動打開后備箱。8550三極管是pnp的，8050是npn的，也可以用其他型號取代，電阻找個1k的就行，電容1用16v1000微法的就行，大點也行，電容2用16v470微法的就行，大點也行，二極管用整流二極管就行，本電路對電子元件無特殊要求，不存在延時長短之分，容易制作。不好意思，兩個三極管畫反了，兩個三極管調換一下位置，但型號不用調換，只是8550和8050三極管箭頭畫反了。

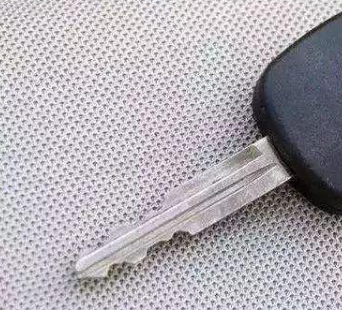

1、將鑰匙插進尾門鎖孔，才能開關尾門，這也是做機械的辦法，也是汽車尾門剛誕生那會的機械鑰匙時代，這樣開尾門，對于現在來說已經顯得太笨拙了，如今，這種方式已經基本被淘汰掉了。

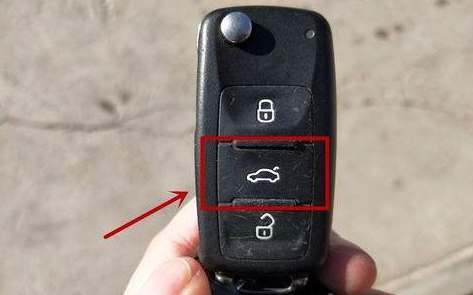

2、遙控鑰匙打開汽車后備箱，這算是最直接、最簡單的打開方式了。用起來也比較簡單，拿出遙控鑰匙直接按下后備箱開啟按鍵即可打開。也是我們目前最常見的“遙控鑰匙按鈕開關”。

3、直接按解鎖鍵打開：

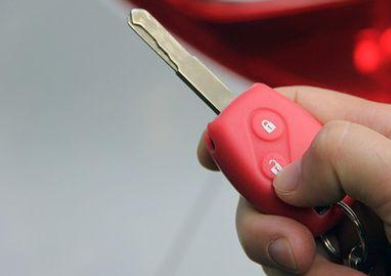

有的車型遙控鑰匙上面可能沒有后備箱開啟按鍵，那么直接按解鎖鍵，后尾箱也會解鎖。

東莞宏聚電子增強自身競爭力，為客戶創造"設計、研發、生產、銷售、服務一休化，10幾年專注品質最好的工業電子開關。

目前 ，東莞宏聚電了只講解這么多，下集我們祥細談“遙控鑰匙按鈕開關”壞了如何維修。
